ZW32型 一二次融合成套柱上斷路器

概述

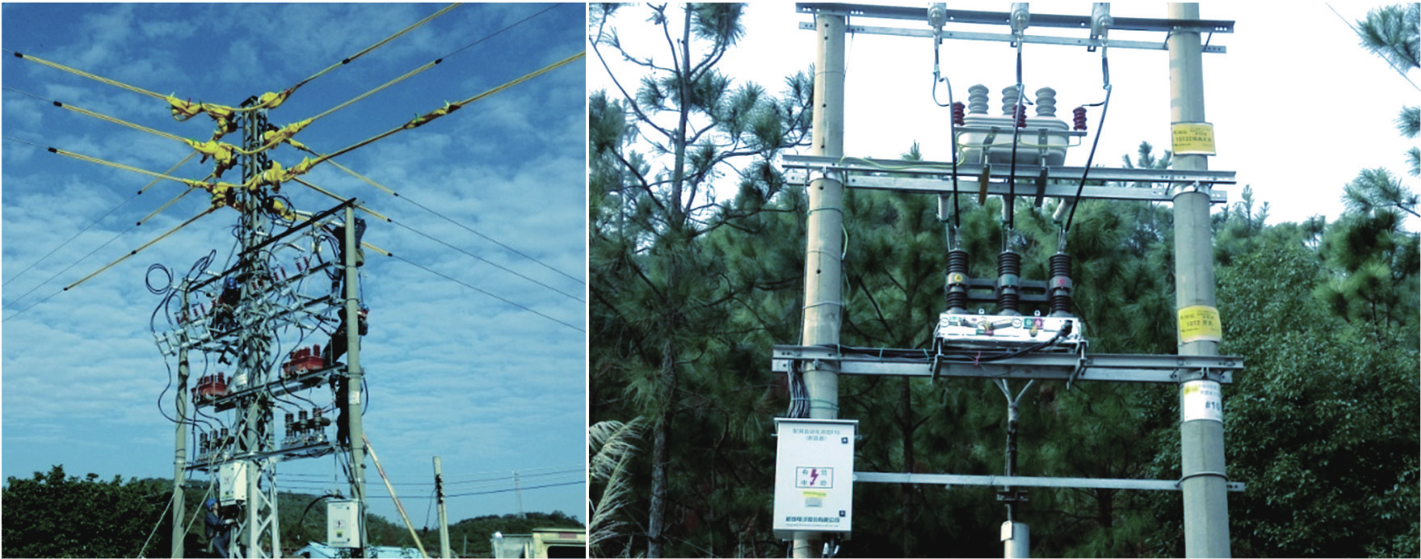

積成電子股份有限公司自主研發的“ZW32型一二次融合成套柱上斷路器”由ZW32-12型柱上真空斷路器、iES-F30系列智能終端、電壓互感器以及其他配套部件組成，廣泛應用于配電線路的分段、聯絡、用戶分界等處，可配置不同類型的iES-F30系列智能終端，實現配電網正常狀態或故障狀態的監測（三遙或二遙）、處理。整套設備技術先進、功能實用、配置方便，支持集中型以及就地型饋線自動化，合理的使用可最大限度的縮小故障影響范圍，減少故障停電時間，提高供電可靠性。

主要功能及特點

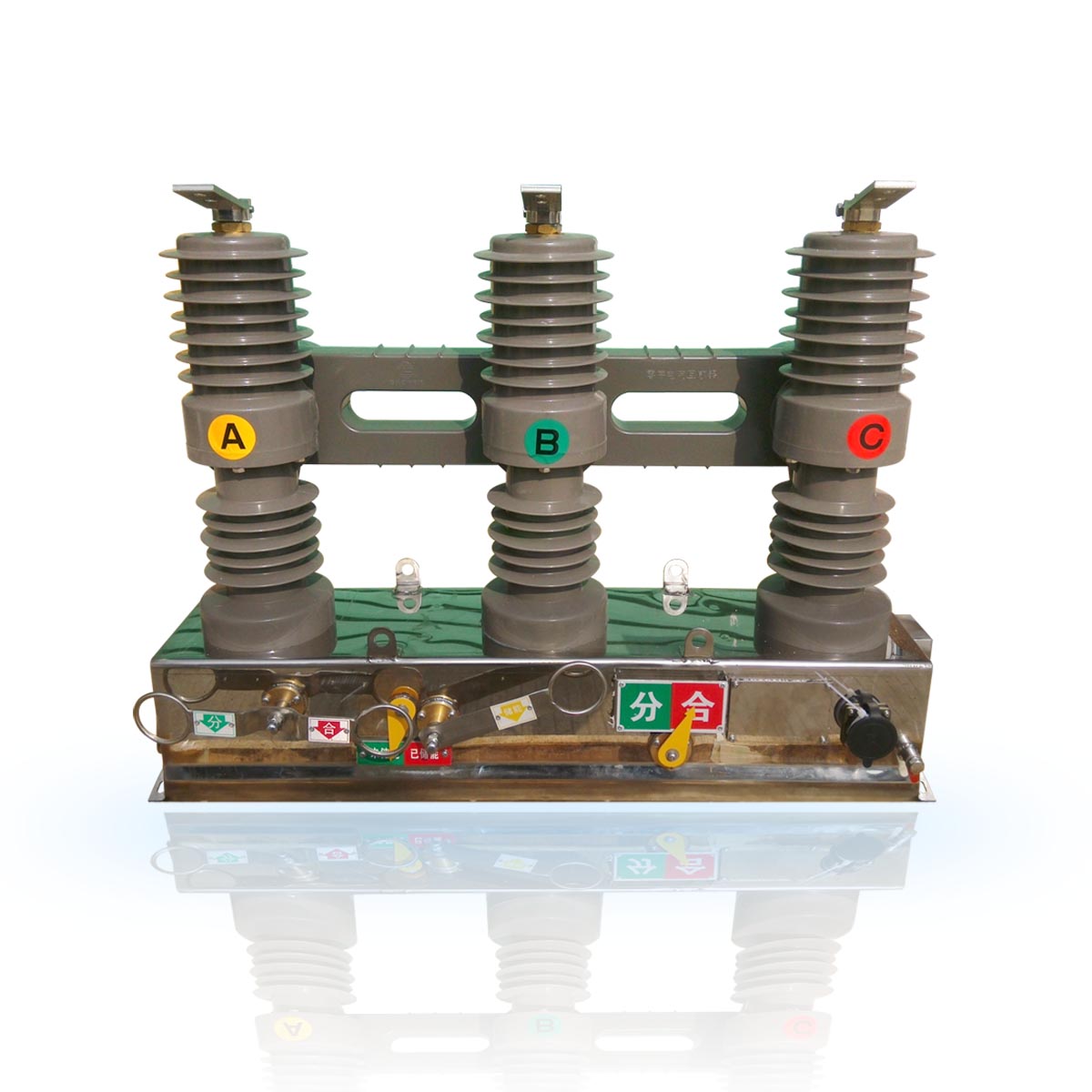

ZW32-12型柱上真空斷路器結構為三相支柱式，采用真空滅弧，結構簡單，具有高可靠性、免維護、小型化的特點，箱體材質為優質304不銹鋼，密閉性好，可以有效的防潮、防凝露；

跟據配套操作機構的不同，本解決方案可以提供彈簧或永磁兩種類型的斷路器，滿足不同區域用戶的差異化需求；

可根據具體需求為斷路器選配單側或雙側隔離開關（刀閘），并與本體實現聯動互鎖，提高可靠性的同時降低施工難度；

電流互感器（或傳感器）類型、數量配置靈活，保護CT（TA）、測量CT（TA）可選，相CT（TA）、零序CT（TA）可選，CT（TA）變比可選；

配套提供國內著名互感器供應商的PT（TV），滿足系統測量、供電需求，可跟據工程應用配置一臺或多臺三相五柱式、單相或其他定制類型的電壓互感器；

可選配電子式傳感器，滿足一二次融合方案對于線損計量、測量、保護的要求；

iES-F30系列智能終端具備多個子系列，用戶可跟據自身項目需求的不同進行靈活選擇，包括配合主站系統實現饋線自動化功能的三遙終端、具備就地保護功能的二遙動作型終端、以線路監測為目的的二遙標準型終端或其他定制型終端。
